        SD2085是一款专为实现HART协议而设计的CMOS单片调制解调器芯片，用于支持HART协议的现场仪表和控制器中。器件集成了所有必要的滤波、信号检测、调制、解调及HART信号波形整形等功能，所以芯片只需少量外围无源元件，即可满足HART物理层规范功能要求。
        SD2085使用相位连续的频移键控FSK技术，传输速率为1200位/秒，采用半双工通信，符合HART协议物理层要求。芯片调制模式的最大电源电流在3.6V电压及外部3.6864MHz时钟下为85μA。

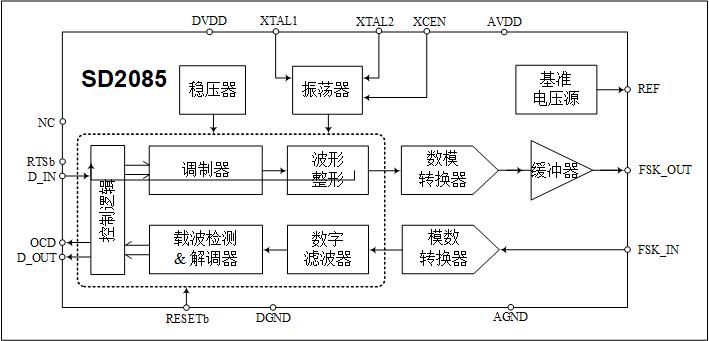

        HART输入信号通过模数转换器(ADC)采样，然后进行数字滤波与解调，该架构确保在干扰环境下能进行可靠的信号检测。数模转换器 (DAC)输出产生频率为1200Hz和2200Hz的相位连续梯形波。
        由于SD2085具有丰富的集成模块，所需外围元件少，并采用 5mm x 5mm 的 QFN 封装，可极大节省电路板空间，因此非常适合主机和从机配置下的低功耗环路供电型应用。
